一、概述：

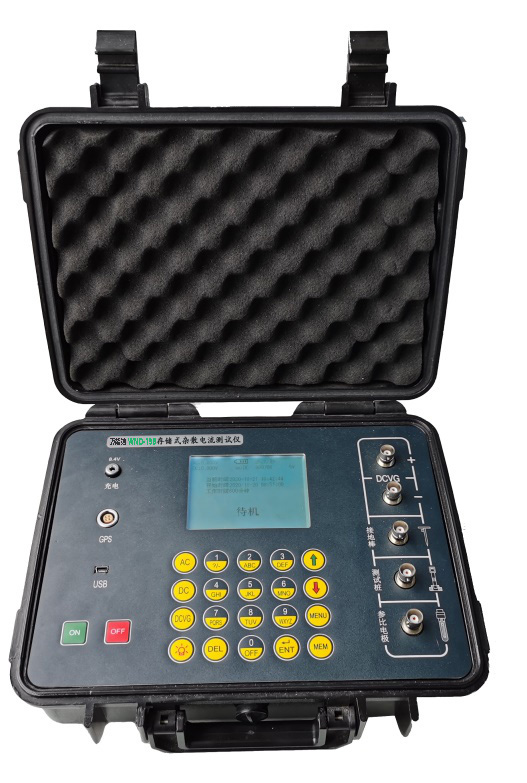

WND系列存儲式雜散電流測試儀是一種性能穩定、安全可靠、功能齊全、結構新穎的測試儀器。是用于埋地鋼質管道等地下金屬構件的雜散電流干擾測量的專用設備，其性能穩定、安全可靠、功能齊全?？赏瑫r(shí)進行管地交流電位、管地直流電位測量和地電位梯度（DCVG）測量，并可實時查看直流電位和交流電位的波形圖，是管道陰極保護狀態和雜散電流干擾測量的專用工具。該儀器既可以一臺儀器單獨使用，也可以利用GPS衛星時鐘信號多臺儀器不同地點同步測量，其主要應用于石油天然氣管道、電氣化鐵路、油氣庫以及礦山等需要監測雜散電流的領域。

二、儀器特點：

WND系列存儲式雜散電流測試儀具有如下特點：

1、數據同步采集：利用GPS時鐘信號可實現多臺儀器不同地點同步數據采集；

2、利用GPS采集測試點的地理位置信息；

3、交流和直流數據同時采集；

4、具有DCVG測量功能；

5、交流和直流雜散電流波形實時顯示，交流和直流干擾狀態一目了然；

6、鋰電池組供電，充電一次使用48小時，體積小攜帶方便；

7、具有背光功能，可適合不同的環境條件下工作；

8、專用數據分析軟件可以對現場采集數據進行雜散電流分析。

三、技術參數：

1、 測量精度：0.001V

2、 測量范圍：直流電壓 -60V～+60V；交流電壓0-400V，自動量程；

3、 DCVG量程：-25V～+25V，自動量程；

4、 輸入阻抗：10MΩ；

5、 工作時間：＞48小時；

6、 時間同步誤差：可接收GPS信號時小于50μs，無GPS信號24h內累積誤差小于1s；

7、 采樣速率：1～25次/秒（可設定）；

8、 屏   顯：320×320 LCD大屏顯示

9、 工作語言：中英文可設置；

10、 界面顯示：實時數據、實時波形；

11、 電源：內置鋰電池組；

12、 工作環境：-10℃-40℃，相對濕度<80%RH；

13、 儲存環境：-20℃-60℃，相對濕度<90%RH；

14、 體積：275×227×97mm

15、 重量（含電池）：1.8Kg
